無紡布污點檢測設備

您所在的位置：精質視覺 > 產品中心 > 無紡布污點檢測設備

無紡布表面污點檢測

　　品牌型號：精質視覺

　　檢測范圍：適應任何寬幅(進行多相機組合)

　　檢測對象：水刺、熱合、漿粕氣流成網、濕法、紡粘、熔噴、針刺、縫編等無紡布

檢測精度： 0.1mm-0.5mm

在線聯系

產品簡介

無紡布表面污點檢測系統-機器視覺系統

　　【產品簡述】

　　現如今無紡布在生產過程中會產生很多污點、節點等各種缺陷，嚴重影響產品質量以及企業形象。

　　本司針對這一現象，研究生產無紡布表面缺陷檢測系統主要基于先進的機器視覺技術，并結合無紡布稀疏和紋理的特點，采用正面照射、反面投射結合的成像方式，能夠在線進行高速、精確的表面缺陷檢測;結合現場工藝在線報警、自動報表統計及產品分級處置等，為企業的生產信息化和產品質量化等提供了有效的解決方案。

　　【檢測原理】

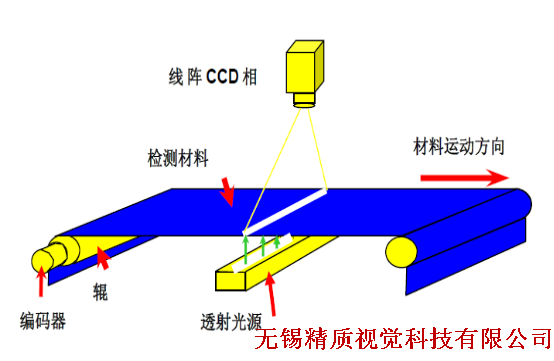

　　系統整體采用工業CCD相機在線圖像掃描的工作原理，在生產線高速生產的狀態下，采用特定波長的高亮LED工業線性聚光光源照射產品表面(對于不透明的薄膜產品采用反射的檢測原理)，通過架設在生產線上的線陣相機實時掃描并采集光源照射處的產品圖像。

　　系統將相機采集到的薄膜圖像經過MVI圖像軟件算法進行瑕疵識別處理。由于瑕疵的成像圖片與正常產品的成像圖片存在灰階差異，從而使系統能夠精準發現產品的缺陷;同時根據事先采集各類瑕疵的圖像特征并記錄缺陷庫，從而實現了瑕疵在線檢測，以及瑕疵的分類與后續處置。

　　【技術參數】

　　1、檢測對象：紡粘、水刺、熱扎、化學粘合、熱風等無紡布生產過程中布面缺陷與疵點檢測

　　2、檢測速度：最大800米/分鐘

　　3、檢測幅寬：可適應任何寬度(可多相機組合)

　　4、檢測精度：0.1mm-0.5mm

　　5、檢測內容：無紡布表面污點檢測(污點、孔洞、熔點、亮點、昆蟲等)

　　6、處置方法：截圖聲光報警、瑕疵自動分類、自動記錄位置、圖片自動保管及檢索

　　7、檢測匯總：系統自動生成無紡布卷材質量報表和疵點分布圖表。

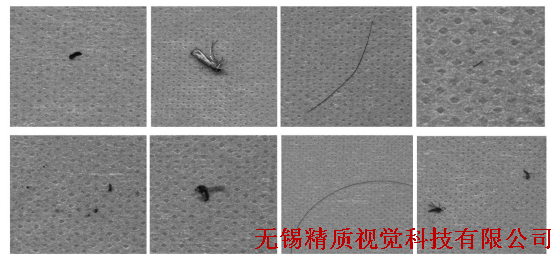

　　【瑕疵檢測圖片】
