高精度針孔檢測設備
More >>
品牌型號：精質MVI

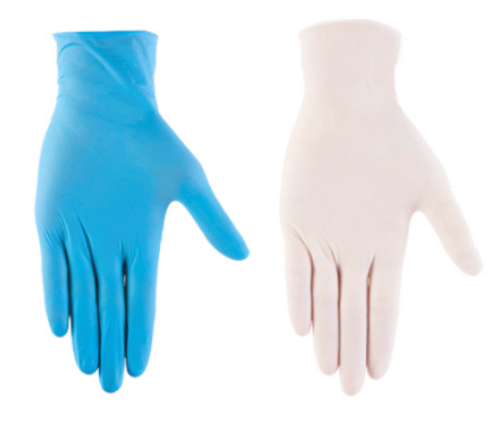

檢測對象：一次性丁腈手套
檢測精度：0.1mm
軟件功能：軟件功能可根據用戶要求實現完全定制
一、行業背景
一次性丁腈手套廣泛應用于家務勞作，電子、化工、水產業、玻璃、食品等工廠防護，醫院，科研等行業。近年來，一次性丁腈手套一直保持其市場需求穩定增長態勢，手套的質量要求日益嚴格，孔洞為手套的主要瑕疵。
二、檢測內容
在手套的實際生產過程中，由于各方面因素的影響，手套表面會出現孔洞等瑕疵，嚴重影響了手套的質量，給生產商帶來了不必要的損失。人眼往往不能及時準確的判斷出瑕疵，而手套檢測系統能在線對生產過程中產生的表面缺陷瑕疵進行高速、精確的檢測，顯示和識別手套表面上的缺陷。
手套檢測系統能夠在線精確的缺陷檢測及手套尺碼檢測，并結合現場工藝在線報警、報表統計及產品分級處理。
功能需求：
|
需求名稱 |
參數 |
|
檢測速度 |
100~150個/min |
|
檢測內容 |
孔洞、破損、尺碼。 |
|
檢測精度 |
0.1mm |
|
料倉數量 |
6個，自動分類分成6類：S、M、L、XL、次品、待確認 |
三、檢測原理

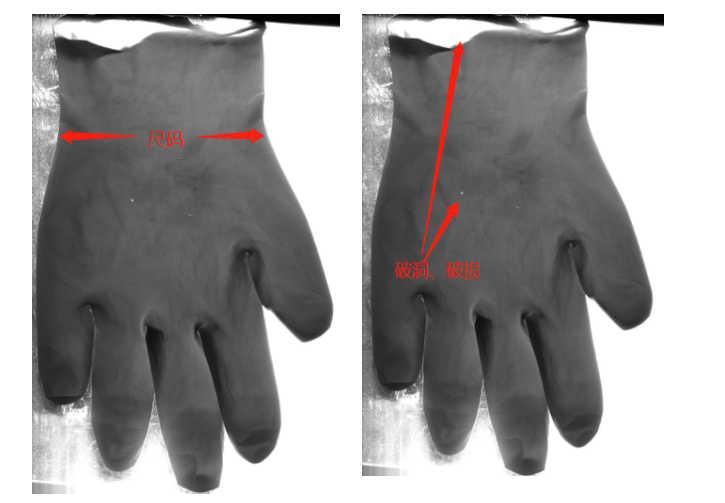

系統整體采用工業線陣CCD相機在線圖像掃描的工作原理，將相機架設在手套檢測平臺上方，采用特定波長的高亮LED線性聚光冷光源進行背打光，同時通過工業CCD相機實時掃描并采集光源照射處的手套圖像。當手套表面出現瑕疵時，強光透過手套，同時CCD將采集到的表面圖像，通過圖像處理系統進行瑕疵識別處理和手套尺碼分類。
線陣CCD攝像機通過連接在幅面驅動軸上的編碼器觸發獲取幅面的圖像信息，CCD相機的分辨率、縱向線掃頻率等性能確定系統的采集精度，系統精度高，圖像數據處理量大，數據經過高速處理后保留手套表面瑕疵的數據信息(大小、直徑、橫縱向位置)及手套尺寸信息并控制輸出，計算機系統實現對手套在線檢測、分類與后續處置。

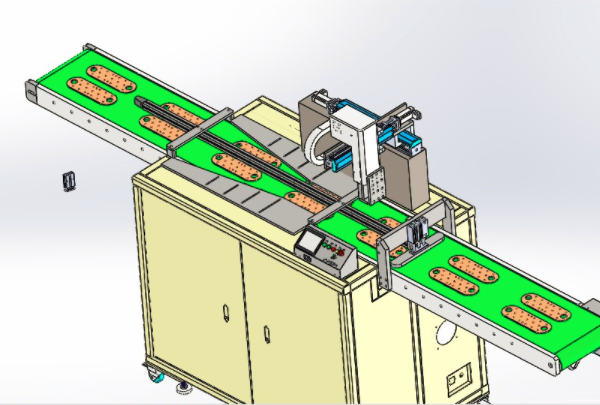

四、檢測示意圖
