2022-11-09 11:09:40 精質視覺

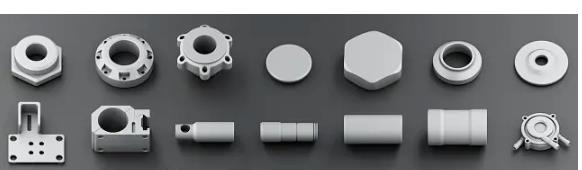

在當今機械加工自動化行業, 由于加工過程的刀具行程的變化、材料的本身特性、振動、刀具的損傷以及拋光處理不恰當?shù)? 都會在機械加工零件表面形成凹痕、擦傷、外觀變形、方向不正、不理想的反光特性等等缺陷。
解決機械加工零件表面紋理缺陷的重要性
機械加工零件過程中，對表面紋理缺陷進行檢測非常關鍵，直接決定了零件的加工質量，對于零件的使用性能也有非常重要的影響。一個好的機器內部都是由各種零件構造組成的，如果機器不過關首先從零件上找問題，會影響機器的正常運轉，還有可能造成不可計算的后果。在機械零件加工的過程中， 會受到材料影響， 比如說零件加工的大小差距、切割不完整、加工程序復雜等因素，這些問題都會對零件的加工有著直接的影響。常見的零件缺陷有尺寸不合適、方向不對等等，這些問題要僅通過傳統的檢測系統來進行檢測對很難會讓我們發現一些細小的技術問題，這對零件加工技術有著很大的影響。
所以，在實際的機械加工零件過程中，加工單位會采用必要的表面紋理缺陷檢測方法，對零件的質量進行檢測，并及時調整機械加工零件生產精度，從而保證零件加工更有效果。
機械加工零件表面紋理缺陷的產生原因分析
(1)機械加工零件產生表面紋理缺陷會受到機械加工程序的影響，機械加工程序具體是指機械加工零件的工藝流程，其中包括切割、拋光、鍛造等，而不同的工藝流程作用到零件加工制品中，會對機械加工零件表面造成一定的影響。如拋光工藝處理過程中，就容易對機械加工零件表面造成一定的影響，從而導致機械加工零件表面出現紋理缺陷問題。另外，在零件加工工藝處理過程中，如果零件加工工藝數控參數設計不合理，也會造成表面紋理缺陷問題。(2)機械加工零件產生表面紋理缺陷問題也會受到機械其他因素影響。環境因素影響：在機械加工零件過程中，加工溫度、加工濕度以及加工風力等環境因素，都會影響到加工工藝正常開展，所以在實際的加工工藝實施過程中，應該注重對機械加工零件的環境進行控制。人為因素影響：機械加工零件需要加工人員進行操作，加工人員實際加工操作過程中，數控車床加工參數設計不合理，加工要點掌控不到位，都將影響到機械加工實施，也在一定程度上影響到機械加工的合理進行。機械加工精度因素：機械加工零件表面紋理缺陷是比較細微的加工問題，所以在實際的加工過程中，加工人員肉眼很難觀測到表面紋理缺陷，從而導致有缺陷的工藝產品流入下一個生產環節。(3)造成機械加工零件表面紋理缺陷問題的影響因素比較多，所以在實際的加工過程中，應該合理地利用零件表面紋理缺陷檢測方法，完成機械加工檢測，從而保證加工檢測更加合理。
機械加工零件表面紋理缺陷檢測方法

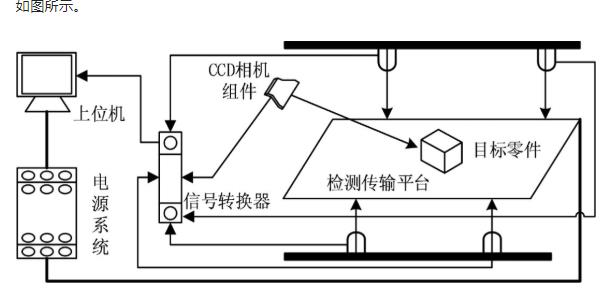

機器視覺是一種利用計算機來分析圖像的一種方法，采用的是將CCD相機拍攝到的目標圖像實時轉換成圖像信號，然后將圖像信號輸入進嵌入式視覺圖像處理系統。根據圖像飽和度、像素分布、目標圖像邊沿、亮度等信息轉換成計算機識別的數字信號，利用先進的算法對圖像進行特征識別，將特征識別出來的結果進行評價，輸出最終的缺陷結果，包括尺寸、角度、個數、合格與不合格、有無等，實現自動識別功能。機器視覺檢測系統包括CCD 相機組件、傳輸帶、視覺光源、工業采集卡、工業計算機等，如圖所示。
為提高機器零件的合格標準，通常在零件的檢測過程中都要按照以下的順序進行，即首先進行試樣選取，在選擇部位以及檢驗面時，充分考慮樣品的特點以及加工工藝，且選取還需有代表性以及適宜檢測的尺寸大小。其次，用相關檢測裝置把樣品表面的紋理檢測出來，然后把檢測出來的數據信息輸入到電腦檢測系統庫里，在通過計算機系統分析后的數據利用傅里葉變換處理成頻譜圖像。
