?經編織物表面瑕疵檢測系統

2022-11-04 13:21:11 精質視覺

　　織物表面瑕疵檢測系統組成：

　　光學成像布面檢測系統一般由數字化器、大容量存儲器、計算機及輸出設備等四部分組成。數字化器把連續明暗的圖像轉化成為計算機可以接受的數字圖像，常用的設備有攝像機、掃描儀和數碼相機等。存儲器的作用是用來存放數字圖像、各種處理程序及運算時的中間過程。由于一幅圖像的數據量很大，因此存儲器的容量必須很大。計算機是該系統的主體，應根據不同的需要進行配備，由于圖像處理的預算量極大，原則上應盡量配備高檔機型。

　　常見織物瑕疵的分類及特征：

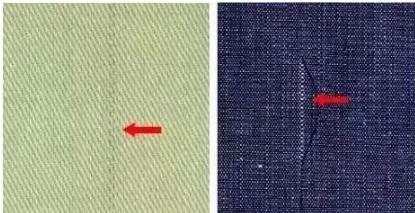

　　經向疵點：布面上由經紗形成或沿經紗方向形成的疵點。如缺經、斷經、粗經、筘痕、雙經、穿錯、吊經、松經等。

　　緯向疵點：布面上由緯紗形成或沿緯紗方向形成的疵點。如缺緯、斷緯、粗緯、松緯、雙緯、厚段、薄段、錯緯、換襠、稀弄等。

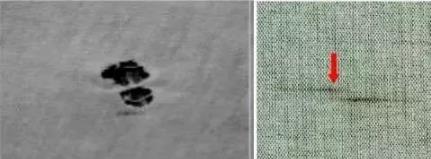

　　區域類疵點：布面上所占部位較小或僅在一處，易于計算其尺寸數量的疵點。如破洞，油污等。

　　離散類疵點：在布面上分散面積較大，不易量計其尺寸、數量的疵點。如小毛球、游絲等。

　　織物表面瑕疵檢測系統系統試用范圍：

　　織物疵點自動檢測系統的適應面很廣，它能檢測包括坯布、成品布、床單、服裝面料、染色布、裝飾布、工業用布、輪胎簾子布、勞動布等各類織物。

　　經編織物瑕疵檢測系統

　　在經編機編制布匹的過程中,紗線發生斷裂后會出現布匹疵點,疵點是評價經編布匹質量等級的重要參數。傳統上,布匹瑕疵檢測一般都是由人工完成的,但是由人工檢測存在很多弊端,往往由于注意不到細小瑕疵,長期工作導致視覺疲勞等不可避免因素造成瑕疵檢測效率非常低。隨著科學技術的發展,機器代替人工已成為一種必然的趨勢，機器視覺、圖像處理技術和嵌入式技術的發展為此提供了新的方法和思路，具有效率高、非接觸的優點?？椢锎命c(diǎn)自動檢測系統的開發和研制是紡織技術與信息技術交叉的前沿領域，已經成為近年來國內外學者研究的熱門課題之一，已取得了一定的成果。

　　經編織物瑕疵檢測系統主要特點：

　　能有效的完成經編布匹的檢測工作,可以完全代替人工。

　　快速的反應時間可以使疵點長度最小化，與織機連線課直接指示疵點位置并使織機從高速運轉的狀態下立刻停機。

　　能夠在惡劣的環境下長時間工作。

　　非接觸式紗線以及布面監控，封閉的工業控制系統，可以在環境惡劣的情況下工作，產品應用更加廣泛

　　系統的終端控制器,使得工作人員在辦公室輕輕松松就可以掌握車間布匹瑕疲檢測的狀況。

　　信息化程度高，采用先進的云計算技術，使得操作更加容易，更加方便，而且更加準確的檢測織物疵點。
